LSA series pneumatic fittings LSA series pneumatic fittings
产品参数

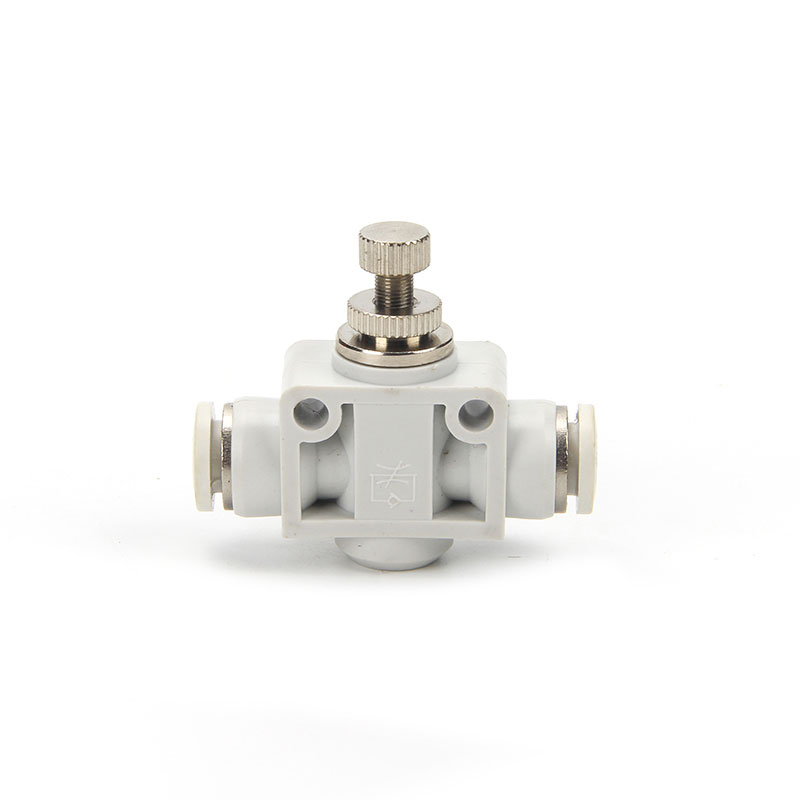

LSA series Pneumatic Throttle Flow Control Valve Quick Coupling Hose Fitting

Order code


Technical parameter

Model

LSA-4

LSA-6

LSA-8

LSA-10

LSA-12

LSA-14

LSA-16

Fluid

Air

Max. Pressure

1.32Mpa(13.5kgf/cm2)

Pressure range

Normal pressure

0~0.9Mpa(0~9.2kgf/cm2)

Low pressure

-99.99~0Mpa(-750~0mmHg)

Temperature

0℃~60℃

Applicable tube

PU/Nylon tube

Tube outer size

4mm,6mm ,8mm,10mm,12mm,14mm,16mm

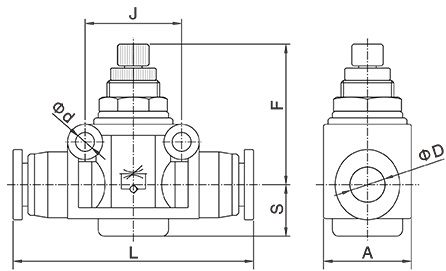

Dimension

Metric Type

φD

A

L

S

F

J

φd

Panel mount size

LSA-4

4

11

44

7

20

14

3.3

-

LSA-6

6

15

48

9.5

32

20

4

12.5

LSA-8

8

20

55

11.5

36

22

4.3

12.5

LSA-10

10

21

69

11

37.5

26

4.3



LSA-12

12

28

78

16

38.5

32

4.3



LSA-14

14

30

85

20

36

34

4.5



LSA-16

16

30

87

20

36

34

4.5


Feature

Model:LSA series throttle control valve pneumatic fittings

Materials: pvc

Thread : BSPT,BSP,NPT,Metric ect.

Temperature range: -20°C to max. +160°C

Preparation method: CNC lathe processed

Tube size:4mm,6mm,10mm,8mm,12mm,14mm,16mm
