PE系列三通T型气动气管快插接头 PE系列三通T型气动气管快插接头
产品参数

PE系列三通T型气动气管快插接头PE-4,PE-6,PE-8,PE-10,PE-12,PE-14,PE-16

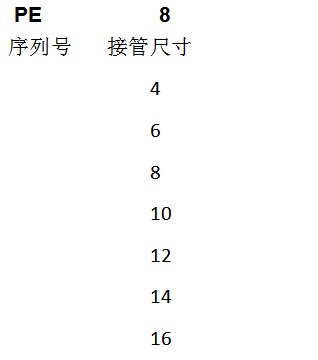

订购代号


技术参数

型号

PE-4

PE-6

PE-8

PE-10

PE-12

PE-14

PE-16

流体介质

空气

最大压力

1.32Mpa(13.5kgf/cm2)

压力范围

正常压力

0~0.9Mpa(0~9.2kgf/cm2)

低压

-99.99~0Mpa(-750~0mmHg)

温度

0℃~60℃

适用气管

PU气管/尼龙管

气管外径

4mm,6mm ,8mm,10mm,12mm,14mm,16mm

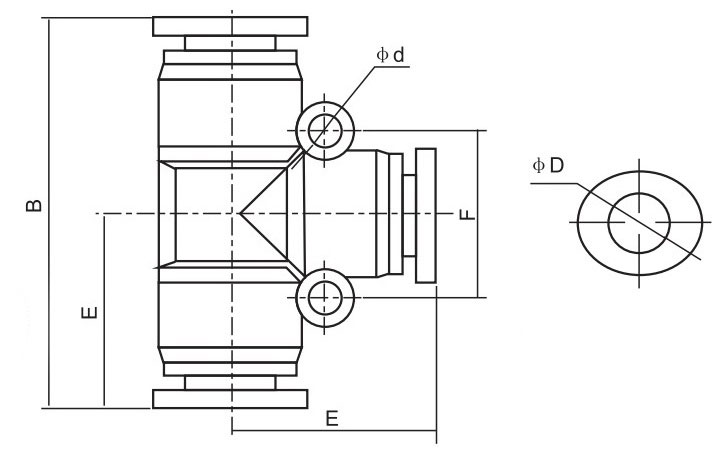

尺寸图


公制接管

φD

B

E

F

φd

PE-4

4

36.6

18.3

/

/

PE-6

6

41

20.5

16

3.5

PE-8

8

46

23

20

4.5

PE-10

10

56.6

28.3

24

4.5

PE-12

12

58.6

29.3

27.7

5

PE-14

14

60.8

30.4

25.8

4

PE-16

16

69

34.5

33

4
